W klasycznym zadaszeniu z wielu płyt to właśnie profile łączące często najbardziej „rysują” dach. Szerokie listwy H albo aluminiowe profile dociskowe dzielą połać na wyraźne pasy, co przy lekkiej pergoli czy nowoczesnym tarasie może być wizualnie dominujące. SUNTUF EZ-Glaze rozwiązuje ten problem inaczej: połączenie kolejnych paneli zostało uformowane bezpośrednio w ich bocznych krawędziach. Dzięki temu dach może wyglądać znacznie lżej i bardziej przypominać przeszklenie, bez klasycznych profili łączących pomiędzy panelami.
Nie oznacza to jednak dachu „bez połączeń” ani pełnej dowolności konstrukcji. EZ-Glaze jest systemem panelowym: szerokość krycia, miejsce zakładki i rozstaw krokwi są ze sobą powiązane. Dlatego najlepiej myśleć o nim nie jak o zwykłej płycie, którą można dopasować do każdej konstrukcji, lecz jak o kompletnym sposobie budowy przezroczystej połaci.
Czym właściwie jest SUNTUF EZ-Glaze?
SUNTUF EZ-Glaze to system paneli wykonanych z litego, profilowanego poliwęglanu. W naszej ofercie panel ma grubość 3 mm, 688 mm szerokości całkowitej i 600 mm efektywnej szerokości krycia. Dostępne długości to 3000, 4500 i 6000 mm, a warianty kolorystyczne obejmują bezbarwny oraz grafitowy. Panele mają dwustronną ochronę UV, 10-letnią gwarancję oraz deklarowany zakres temperatury pracy od około -40°C do +120°C.
Najważniejsza różnica względem zwykłego płaskiego arkusza polega na geometrii bocznych krawędzi. Panel nie ma komór, ale nie jest też prostą, idealnie płaską taflą. Jego boki są ukształtowane w taki sposób, aby kolejny panel mógł zachodzić na poprzedni w przewidzianym przez system miejscu. Innymi słowy: element potrzebny do połączenia dwóch sąsiednich paneli jest częściowo „wbudowany” w sam panel.
Jak działa systemowa zakładka między panelami?
Zasada działania jest prosta, choć wymaga precyzyjnie przygotowanej konstrukcji. Każdy panel ma specjalnie wyprofilowaną boczną część. Podczas układania następny panel zachodzi na krawędź poprzedniego, tworząc systemową zakładkę. Ta zakładka nie może wypadać przypadkowo: powinna znajdować się nad krokwią, czyli dokładnie tam, gdzie przewidziane jest podparcie i mocowanie.
- Profilowana krawędź pierwszego panelu tworzy miejsce połączenia.
- Krawędź kolejnego panelu zachodzi na poprzednią.
- Zakładka wypada nad krokwią.
- W tym obszarze panele są mocowane mechanicznie do konstrukcji.
- Woda spływa po ukształtowanej powierzchni połaci w kierunku okapu.
Dzięki temu pomiędzy kolejnymi arkuszami nie trzeba montować szerokiego profilu łączącego widocznego od góry. Sama linia zakładki nadal istnieje i może być dostrzegalna, szczególnie z określonego kąta lub w odbitym świetle. Jest jednak znacznie mniej dominująca wizualnie niż klasyczny profil łączący.
To ważne rozróżnienie: zadaszenie bez profili łączących nie oznacza zadaszenia bez miejsc połączeń. Panele nadal tworzą osobne elementy, tylko sposób ich łączenia został zintegrowany z geometrią panelu.
Dlaczego panel ma 688 mm szerokości, ale kryje tylko 600 mm?
Wymiar 688 mm opisuje pełną szerokość pojedynczego panelu przed ułożeniem go w systemie. Po montażu część tej szerokości bierze udział w wykonaniu bocznej zakładki z panelem sąsiednim. Dlatego rzeczywisty przyrost szerokości gotowego dachu wynosi zasadniczo 600 mm na każdy kolejny panel.
W praktyce przy obliczaniu zapotrzebowania trzeba więc posługiwać się szerokością krycia, a nie szerokością całkowitą. Jeżeli połać ma około 3 m szerokości krycia, punktem wyjścia będzie proste obliczenie: 3000 mm / 600 mm = około 5 paneli.
Końcowy układ skrajnych krawędzi i ewentualne docięcia trzeba sprawdzić dla konkretnej konstrukcji.
Dlaczego rozstaw krokwi EZ-Glaze wynosi 600 mm?
Tu widać najlepiej, dlaczego EZ-Glaze jest systemem, a nie zwykłym arkuszem. Jeden panel daje 600 mm efektywnego krycia, a jego boczne połączenie z następnym panelem powinno wypaść nad krokwią. Dlatego dla oferowanego wariantu osiowy rozstaw krokwi 600 mm.
Geometria połaci i geometria konstrukcji są więc bezpośrednio powiązane. Nie wystarczy rozłożyć paneli na krokwiach o przypadkowym rozstawie i przesunąć ich tak, żeby „jakoś się zmieściły”. Jeżeli miejsce zakładki ma wypadać na podparciu, moduł konstrukcji musi być do tego przygotowany.
Dlatego EZ-Glaze najlepiej wybrać przed wykonaniem konstrukcji albo przed ostatecznym ustaleniem położenia krokwi.
Czy EZ-Glaze można położyć na gotowej pergoli?
Czasami tak, ale najpierw trzeba zmierzyć istniejącą konstrukcję. Najważniejszy jest rzeczywisty rozstaw osiowy krokwi. Jeśli jest zgodny z modułem 600 mm i pozostałe parametry konstrukcji również pasują do systemu, zastosowanie EZ-Glaze może być możliwe bez większych zmian.
Jeżeli jednak krokwie mają przypadkowy rozstaw, znacznie odbiegający od 600 mm, nie należy układać paneli „jak wyjdzie”. Może okazać się konieczne dostosowanie konstrukcji, dodanie odpowiednich elementów lub przebudowanie układu podpór. W niektórych przypadkach rozsądniejszy będzie po prostu inny rodzaj pokrycia.
Przed decyzją trzeba sprawdzić nie tylko rozstaw krokwi, ale także ich kierunek, szerokość zadaszenia, długość połaci, spadek oraz prostoliniowość i stan konstrukcji. Bez tych danych nie da się odpowiedzialnie ocenić, czy istniejąca pergola rzeczywiście jest przygotowana pod ten system.
Jak panele są mocowane do konstrukcji?
Brak klasycznego profilu łączącego nie oznacza braku mocowania mechanicznego. Panele mocuje się bezpośrednio do konstrukcji odpowiednimi wkrętami z podkładkami lub uszczelnieniem EPDM, zgodnie z wymaganiami systemu. Mocowanie należy wykonać w odpowiednio ukształtowanej części profilu, w szczycie systemowego przetłoczenia.
Nie jest to jednak miejsce na szczegółową instrukcję wiercenia czy rozmieszczania każdego wkręta. Istotna jest sama zasada: zakładka paneli wypada nad krokwią, a połączenie zostaje stabilnie zamocowane do konstrukcji. Przy realizacji należy stosować aktualną instrukcję montażu właściwego wariantu produktu.
Po co stosuje się EPDM lub mikrogumę na krokwiach?
Pomiędzy panelem a twardą powierzchnią konstrukcji stosuje się warstwę mikrogumy lub EPDM. Zalecamy ją na każdej krokwi, na której opiera się panel albo znajduje się miejsce połączenia.
- oddziela poliwęglan od twardej powierzchni konstrukcji,
- tworzy miękkie podparcie,
- ogranicza przenoszenie odgłosów związanych z pracą termiczną materiału,
- poprawia warunki uszczelnienia w miejscu podparcia.
Taśma EPDM nie jest klejem mocującym dach do krokwi. Jeżeli ma warstwę samoprzylepną, służy ona przede wszystkim do wygodnego utrzymania taśmy na konstrukcji podczas montażu.
Dlaczego poliwęglan musi mieć możliwość pracy?
Poliwęglan zmienia swoje wymiary wraz ze zmianami temperatury. Dotyczy to także paneli EZ-Glaze, mimo że są częścią uporządkowanego systemu. Paneli nie powinno się więc blokować całkowicie „na sztywno”, a otwory i mocowania muszą być wykonane zgodnie z instrukcją systemu.
Wkręt nie służy do maksymalnego ściśnięcia płyty z konstrukcją. Jego zadaniem jest bezpieczne zamocowanie panelu przy zachowaniu warunków umożliwiających normalną pracę materiału.
Jaki spadek powinno mieć zadaszenie?
Dla systemu EZ-Glaze przyjmuje się minimalny spadek około 5%, czyli około 3°. Spadek pomaga odprowadzać wodę, ogranicza zaleganie zanieczyszczeń i wspiera prawidłową pracę całej połaci.
EZ-Glaze nie powinien być więc traktowany jako pokrycie przeznaczone do całkowicie poziomego dachu. Konkretne wysokości konstrukcji należy zawsze wyznaczać dla danego projektu, a podczas montażu korzystać z aktualnych zaleceń producenta i dostawcy systemu.
Dlaczego EZ-Glaze wygląda bardziej „szklanie” niż poliwęglan komorowy?
Efekt wizualny wynika z trzech rzeczy: panel jest lity, więc nie widać komór ani wewnętrznych żeber; wariant bezbarwny ma około 90% transmisji światła; a między panelami nie ma szerokich profili H lub dociskowych.
W rezultacie można uzyskać efekt wizualny zbliżony do lekkiego przeszklenia. Nie oznacza to jednak, że EZ-Glaze jest identyczny ze szkłem. To nadal profilowany system z litego poliwęglanu, z widoczną geometrią bocznych krawędzi i liniami systemowych zakładek.
Co realnie daje brak klasycznych profili H lub aluminiowych?
Dach ma mniej dominujących linii, więc wygląda lżej i bardziej jednolicie, a każdy styk nie wymaga osobnego szerokiego łącznika.
Nie oznacza to jednak, że montaż staje się całkowicie bezakcesoryjny. Nadal trzeba przygotować konstrukcję w module systemowym, wykonać prawidłowe mocowania, uwzględnić pracę termiczną materiału, zapewnić spadek oraz odpowiednio rozwiązać styk ze ścianą i okap.
Element systemu EZ-Glaze – jaką pełni funkcję?
| Element | Funkcja |
|---|---|
| Panel 3 mm | Tworzy powierzchnię dachu. |
| Profilowane boczne krawędzie | Tworzą systemową zakładkę z kolejnym panelem. |
| Krokiew w module 600 mm | Zapewnia podparcie w miejscu połączenia paneli. |
| EPDM / mikroguma | Zapewnia miękkie podparcie i oddziela panel od konstrukcji. |
| Wkręty z uszczelnieniem EPDM | Służą do mechanicznego mocowania paneli. |
| Obróbka przyścienna | Jest potrzebna, jeśli dach łączy się ze ścianą. |
| Rynna / okap | Odpowiada za odprowadzenie wody, jeśli przewiduje je projekt. |
EZ-Glaze a klasyczne łączenie płyt
| Cecha | Klasyczna płyta + profil | EZ-Glaze |
|---|---|---|
| Sposób połączenia | Połączenie wykonuje osobny profil lub system dociskowy. | Połączenie wynika z profilowanej krawędzi panelu i zakładki. |
| Widoczność linii łączenia | Profil mocniej zaznacza podział połaci. | Linia zakładki jest zwykle mniej dominująca wizualnie. |
| Przygotowanie konstrukcji | Musi odpowiadać wymaganiom danego systemu. | Szczególnie ważny jest moduł krokwi 600 mm. |
Bezbarwny czy grafitowy?
W naszej ofercie EZ-Glaze występuje w dwóch wariantach kolorystycznych. Bezbarwny zapewnia około 90% transmisji światła i daje najmocniejszy efekt zbliżony do przeszklenia. To naturalny wybór tam, gdzie priorytetem jest jasny taras, wejście albo wiata.
Grafitowy ma około 20% transmisji światła, więc daje wyraźnie ciemniejszy efekt. Może dobrze pasować do nowoczesnych brył i konstrukcji, przy których użytkownik chce ograniczyć intensywność światła pod zadaszeniem. Nie należy jednak traktować obu wersji jako równoważnych pod względem doświetlenia ani zakładać konkretnej temperatury pod tarasem wyłącznie na podstawie koloru.
Gdzie EZ-Glaze ma szczególnie dużo sensu?

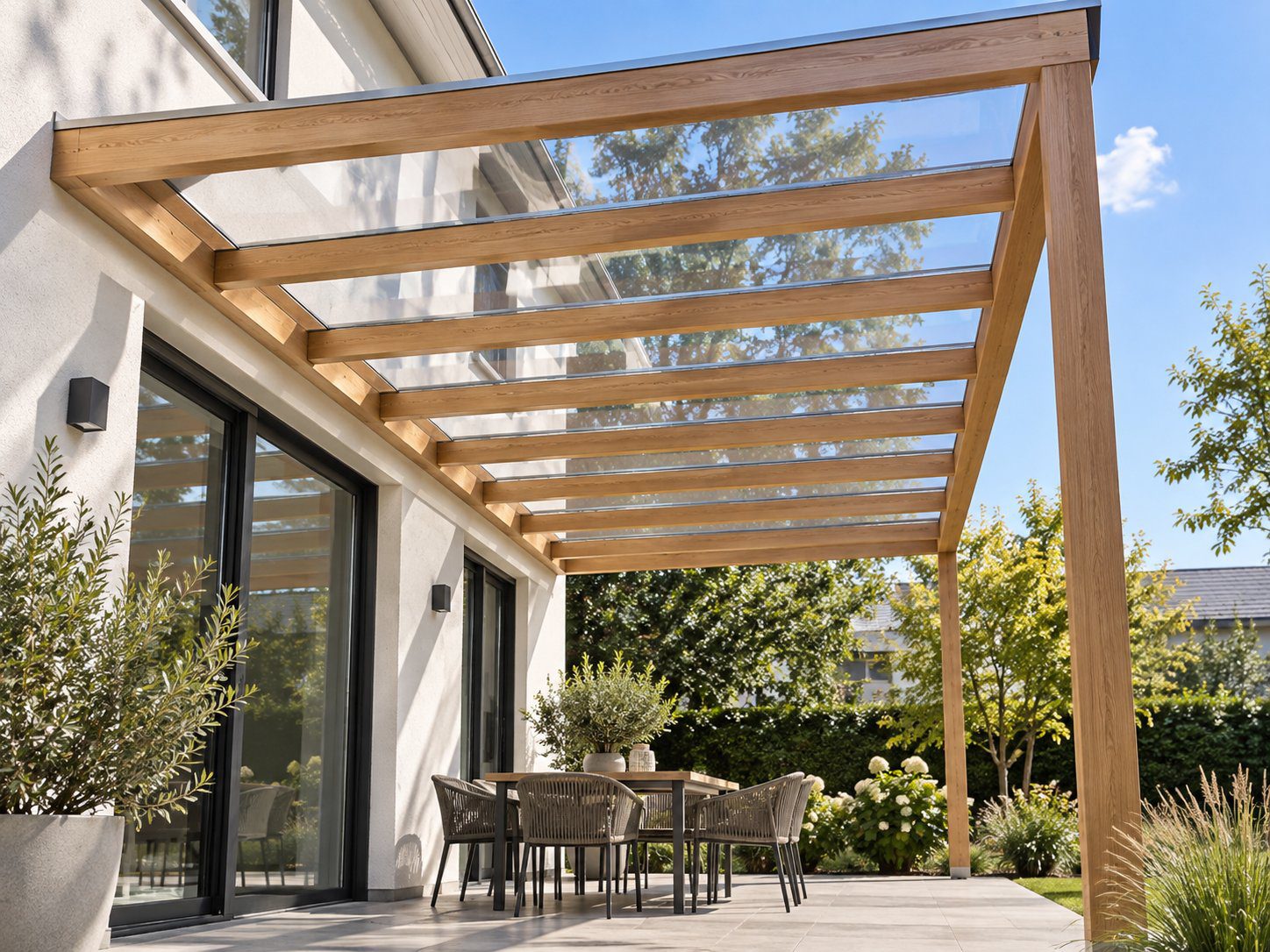

Na tarasie system ma sens, gdy liczy się dużo światła i lekka wizualnie połać. Przy pergoli szczególnie dobrze wpisuje się w nowe konstrukcje, w których można od razu ustawić krokwie w module 600 mm. Na wiacie samochodowej pozwala zachować jasny, mniej masywny dach, a przy daszku nad wejściem może dać podobny efekt, o ile geometria systemu została uwzględniona.
Więcej rozwiązań o podobnej logice można znaleźć w kategorii systemy panelowe z poliwęglanu.
Kiedy EZ-Glaze może nie być najwygodniejszym wyborem?
Najczęstszy problem pojawia się wtedy, gdy istniejąca konstrukcja ma rozstaw krokwi niedopasowany do modułu 600 mm i inwestor nie chce jej przebudowywać. System może być też mniej praktyczny przy bardzo nieregularnej geometrii dachu albo w realizacjach, gdzie ważniejsze od przejrzystości są mocne rozproszenie światła i większa prywatność.
Jeżeli projekt wymaga zupełnie innego układu podparcia, warto rozważyć inne pokrycie zamiast na siłę dopasowywać EZ-Glaze do konstrukcji, pod którą nie został zaplanowany.
Czy EZ-Glaze naprawdę nie potrzebuje żadnych profili?
Hasło „zadaszenie bez profili” trzeba rozumieć precyzyjnie. Główna idea EZ-Glaze polega na wyeliminowaniu klasycznych profili łączących pomiędzy sąsiednimi panelami. Nie oznacza to automatycznie, że całe zadaszenie nie będzie miało żadnych obróbek ani elementów wykończeniowych.
Jeżeli dach dochodzi do ściany, trzeba prawidłowo rozwiązać połączenie przyścienne. Jeżeli projekt przewiduje rynnę, nadal trzeba ją zaplanować. Mogą być też potrzebne inne elementy wynikające z konkretnej konstrukcji. „Bez profili” nie oznacza więc „bez akcesoriów”.
EZ-Glaze a klasyczny poliwęglan komorowy – różna logika systemu
Poliwęglan komorowy ma wewnętrzne kanały, których otwarte krawędzie wymagają zabezpieczenia, a arkusze często łączy się profilami H lub systemami aluminiowymi. W EZ-Glaze materiał jest lity, nie ma otwartych komór, a połączenie powstaje dzięki profilowanym krawędziom paneli. Dlatego logika montażu obu rozwiązań jest inna. Szerszą kategorię materiałową znajdziesz tutaj: poliwęglan lity.
Czy EZ-Glaze pasuje do mojej konstrukcji?
Przed zamówieniem najlepiej zebrać kilka podstawowych wymiarów i informacji:
- czy konstrukcja już istnieje,
- jaki jest osiowy rozstaw krokwi,
- jaka jest szerokość całej połaci,
- jaka jest długość połaci,
- jaki jest spadek dachu,
- czy zadaszenie dochodzi do ściany,
- czy przewidziana jest rynna,
- z jakiego materiału wykonano konstrukcję,
- czy długości paneli 3000, 4500 lub 6000 mm pasują do projektu.
Jeśli krokwie dopiero będą wykonywane, system można uwzględnić już na etapie projektowania konstrukcji. Jeśli pergola lub wiata już stoi, pierwszym krokiem powinien być dokładny pomiar, a nie zamawianie paneli „na oko”.
Co zyskujesz w praktyce?
- mniej widocznych elementów pomiędzy panelami,
- bardzo dobre doświetlenie w wariancie bezbarwnym,
- brak komór i wewnętrznych żeber widocznych w materiale,
- brak konieczności zabezpieczania otwartych komór taśmami,
- powtarzalne, systemowe połączenie paneli,
- stosunkowo lekkie pokrycie,
- nowoczesny efekt architektoniczny zbliżony do lekkiego przeszklenia.
Jednocześnie EZ-Glaze wymaga dyscypliny wymiarowej. Największą zaletę wizualną system daje wtedy, gdy konstrukcja od początku została przygotowana pod jego moduł, a zakładki, podparcie i mocowania wypadają dokładnie tam, gdzie przewiduje to system.
Najczęstsze pytania o SUNTUF EZ-Glaze
Czy EZ-Glaze naprawdę nie wymaga profili łączących?
Nie wymaga klasycznych szerokich profili H ani typowych profili dociskowych pomiędzy kolejnymi panelami. Połączenie tworzą profilowane boczne krawędzie paneli i systemowa zakładka.
Czy miejsce połączenia paneli jest widoczne?
Tak, linia zakładki może być zauważalna. Jest jednak zwykle mniej dominująca wizualnie niż szeroki profil łączący.
Jaki rozstaw krokwi jest potrzebny pod EZ-Glaze?
Dla systemu EZ-Glaze zalecamy osiowy rozstaw krokwi 600 mm, ponieważ w tych miejscach wypadają systemowe połączenia paneli.
Czy EZ-Glaze można zamontować na gotowej pergoli?
Tak, jeśli geometria istniejącej konstrukcji odpowiada wymaganiom systemu. Przede wszystkim trzeba sprawdzić rzeczywisty rozstaw krokwi, spadek oraz wymiary połaci.
Czy EZ-Glaze jest płaski jak szkło?
Nie. To lity poliwęglan profilowany. Główne powierzchnie paneli są przejrzyste, ale boczne krawędzie mają geometrię potrzebną do wykonania zakładki.
Ile realnie kryje jeden panel?
Panel ma 688 mm szerokości całkowitej, ale efektywna szerokość krycia wynosi 600 mm. To tę drugą wartość należy przyjmować przy obliczaniu liczby paneli.
Czy EZ-Glaze występuje w kolorze grafitowym?
Tak. Oferujemy wariant bezbarwny o transmisji światła około 90% oraz grafitowy o transmisji około 20%.
Jak podejść do zamówienia EZ-Glaze?
Najpierw sprawdź konstrukcję, a dopiero potem dobieraj liczbę paneli. W przypadku nowej pergoli najlepiej uwzględnić moduł 600 mm już podczas projektowania krokwi. Przy istniejącym zadaszeniu trzeba najpierw dokładnie zmierzyć rozstaw podpór i ocenić, czy system da się zastosować bez przebudowy.
Oferujemy EZ-Glaze z możliwością docięcia na wymiar. Przed zamówieniem dobrze przygotować szerokość zadaszenia, długość połaci, rozstaw krokwi oraz informację o materiale konstrukcji. Dzięki temu łatwiej dobrać panele i potrzebne akcesoria bez zgadywania na etapie montażu.
